Toyota Corolla Cross: Vérification et remplacement des fusibles
Lorsqu'un composant électrique ne fonctionne pas, un fusible peut avoir grillé. Dans ce cas, vérifiez les fusibles et remplacez si nécessaire.
Vérification et remplacement des fusibles
1. Mettez le contact d'alimentation sur arrêt.
2. Ouvrez le couvercle de la boîte à fusibles ou le cache de la batterie de 12 volts.

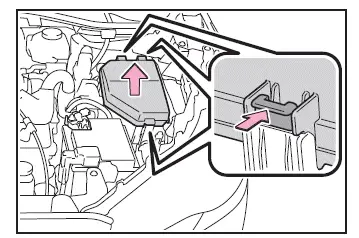

Compartiment moteur
Appuyez sur les languettes et soulevez le couvercle pour le retirer.

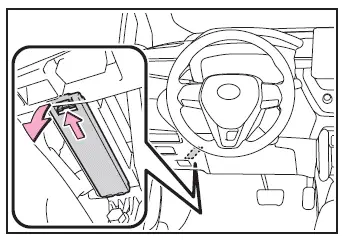

Sous le tableau de bord côté conducteur (véhicules à conduite à gauche)
Retirez le couvercle.
Veillez à appuyer sur l'ergot lors du retrait/de l'installation du couvercle.

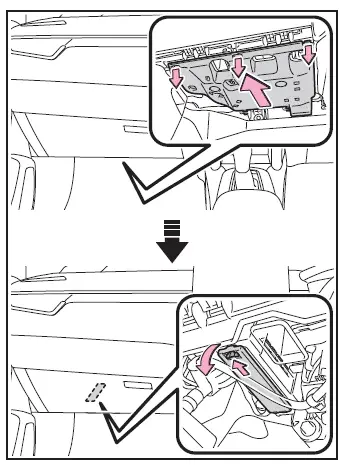

Sous le tableau de bord côté passager (véhicules à conduite à droite)
Sous le tableau de bord côté passager Retirez le cache et retirez ensuite le couvercle.
Veillez à appuyer sur l'ergot lors du retrait/de l'installation du couvercle.

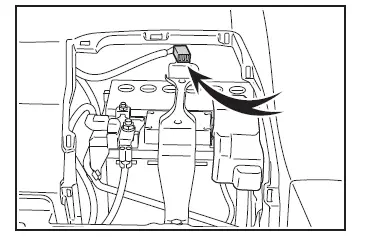

Compartiment à bagages (moteur M20A-FXS)
Ouverture du tapis de plancher et du couvercle de la batterie de 12 volts.
3. Retirez le fusible à l'aide de l'extracteur.
Seuls les fusibles de type A peuvent être retirés à l'aide de l'extracteur.

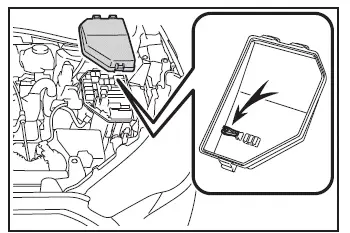

Moteur 2ZR-FXEv

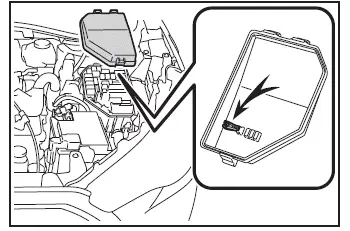

Moteur M20A-FXS
4. Vérifiez si le fusible est grillé.
Remplacez le fusible grillé par un fusible neuf d'ampérage approprié. L'ampérage est indiqué sur le couvercle de la boîte à fusibles.

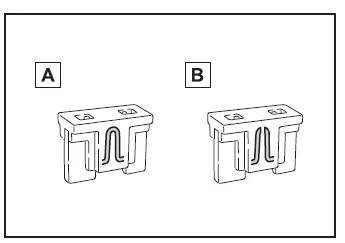

Type A
- Fusible normal
- Fusible grillé

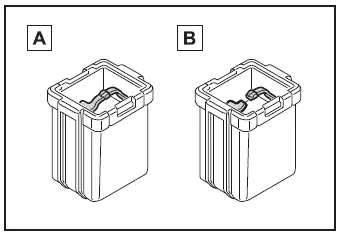

Type B
- Fusible normal
- Fusible grillé

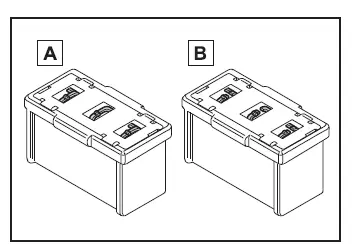

Type C
- Fusible normal
- Fusible grillé
Type D
- Fusible normal
- Fusible grillé
■ Après le remplacement d'un fusible
- Lors de l'installation du couvercle, assurez- vous que la languette est solidement installée.
- Si les éclairages ne s'allument pas même après remplacement du fusible, il est possible qu'une ampoule doive être changée.
- Si le fusible neuf grille à son tour, faites contrôler le véhicule par un revendeur agréé Toyota ou un réparateur agréé Toyota, ou tout autre réparateur de confiance.
■ En cas de surcharge électrique d'un circuit
Les fusibles sont conçus pour griller, afin de protéger le faisceau de câblage de tout dommage.
■ Lors du remplacement des ampoules
Toyota recommande d'utiliser des produits d'origine Toyota, conçus pour ce véhicule.
Comme certaines ampoules sont connectées à des circuits conçus pour éviter toute surcharge, les pièces qui ne sont pas d'origine ou les pièces qui ne sont pas conçues pour ce véhicule risquent de ne pas pouvoir être utilisées.
AVERTISSEMENT
■ Pour prévenir tout risque de panne du système et d'incendie du véhicule
Respectez les précautions suivantes.
Le non-respect de cette consigne pourrait provoquer un endommagement du véhicule, et des blessures ou un incendie.
- N'utilisez jamais de fusible d'un ampérage supérieur à l'ampérage indiqué et ne remplacez jamais un fusible par un autre objet.
- Utilisez toujours un fusible Toyota d'origine
ou équivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une réparation temporaire.
- Ne modifiez pas les fusibles ou les boîtes à fusibles.
NOTE
■ Avant le remplacement des fusibles
Faites déterminer et éliminer la cause de la surcharge électrique dès que possible par un revendeur agréé Toyota ou un réparateur agréé Toyota, ou tout autre réparateur de confiance.
