Toyota Corolla Cross: Précautions relatives au système hybride

Prenez garde lors de toute manipulation du système hybride, car il s'agit d'un système haute tension (600 V environ au maximum) et il contient également des pièces qui deviennent extrêmement chaudes lorsque le système hybride fonctionne. Respectez les étiquettes d'avertissement apposées sur le véhicule.

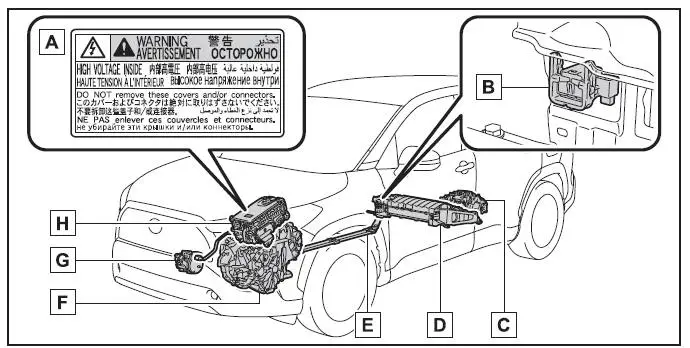

Composants du système

L'illustration constitue un exemple pour l'explication et peut différer par rapport à la réalité.

1. Étiquette d'avertissement
2. Prise de service
3. Moteur électrique arrière (moteur de traction)*
4. Batterie du système hybride (batterie de traction)
5. Câbles haute tension (orange)
6. Moteur électrique (moteur de traction)
7. Compresseur de climatisation
8. Module de commande de puissance

*: Modèles AWD uniquement

■ Panne sèche

Lorsque le véhicule tombe en panne sèche et qu'il est impossible de démarrer le système hybride, réapprovisionnez le véhicule en carburant en quantité suffisante pour que le témoin d'avertissement de niveau de carburant insuffisant s'éteigne. Si la quantité de carburant est insuffisante, le système hybride risque de ne pas démarrer. (La quantité standard de carburant est d'environ 6,3 L [1,7 gal., 1,4 Imp. gal.]*1 ou 7,5 L [2,0 gal., 1,6 Imp. gal.]*2 lorsque le véhicule est sur une surface plane. Cette valeur peut changer si le véhicule est sur une pente.

Ajoutez davantage de carburant lorsque le véhicule est incliné.)

*1: Pour les modèles ZVG13L-KHXGBW, ZVG13L-KHXNBW, ZVG13R-KHXGBW et ZVG13R-KHXNBW*3
*2: Sauf pour les modèles ZVG13L-KHXGBW, ZVG13L-KHXNBW, ZVG13R-KHXGBW et ZVG13R-KHXNBW*3
*3: Le code du modèle est indiqué sur l'étiquette du fabricant.

■ Ondes électromagnétiques

• Les pièces et câbles haute tension des véhicules électriques hybrides disposent d'un blindage électromagnétique et, par conséquent, émettent approximativement la même quantité d'ondes électromagnétiques que les véhicules à essence conventionnels ou que les appareils électroniques à usage domestique.
• Votre véhicule peut causer des interférences sonores au niveau de certaines pièces pour radio d'autres marques.

■ Batterie du système hybride (batterie de traction)

La batterie du système hybride (batterie de traction) a une durée de vie limitée. La durée de vie de la batterie du système hybride (batterie de traction) peut varier en fonction des conditions et du style de conduite.

■ Démarrage du système hybride dans un environnement extrêmement froid

Lorsque la batterie du système hybride (batterie de traction) est extrêmement froide (au-dessous d'environ -30ºC [-22ºF] ) sous l'effet de la température extérieure, il peut s'avérer impossible de démarrer le système hybride. Dans ce cas, essayez de démarrer le système hybride à nouveau une fois que la température de la batterie du système hybride augmente en raison de l'augmentation de la température extérieure, etc.

■ Déclaration de conformité

Ce modèle est conforme aux émissions d'hydrogène en fonction de la réglementation ECE100 (sécurité du véhicule électrique à batterie).

AVERTISSEMENT

■ Précautions relatives à la haute tension

Ce véhicule possède des systèmes CC et CA haute tension, ainsi qu'un système 12 V. La haute tension des courants CC et CA est très dangereuse et peut provoquer des brûlures et des chocs électriques graves pouvant entraîner des blessures graves, voire mortelles.

• Ne touchez, ne démontez, ne retirez ni ne remplacez jamais les pièces, les câbles haute tension ou leurs connecteurs.
• Le système hybride devient chaud après le démarrage, du fait de l'utilisation de la haute tension. Prenez garde aussi bien à la haute tension qu'à la température élevée et respectez toujours les étiquettes d'avertissement apposées sur le véhicule.
• N'essayez jamais d'ouvrir l'orifice d'accès à la prise de service situé sous le côté droit du siège arrière. La prise de service n'est utilisée que lorsque le véhicule fait l'objet d'un entretien et est soumis à un courant haute tension.

AVERTISSEMENT

■ Précautions relatives aux accidents de la route

Respectez les précautions suivantes pour réduire le risque de blessures graves ou mortelles:

• Garez votre véhicule sur le bord de la route, serrez le frein de stationnement, mettez le levier de vitesses sur P et arrêtez le système hybride.
• Ne touchez pas les pièces, câbles haute tension et leurs connecteurs.
• Si des câbles électriques sont exposés à l'intérieur ou à l'extérieur du véhicule, il existe un risque de choc électrique.

  Ne touchez jamais aux câbles électriques exposés.

• Si le véhicule électrique hybride prend feu, quittez-le sans tarder. N'utilisez jamais d'extincteur non conçu pour les feux d'origine électrique. L'utilisation d'eau, même en petite quantité, peut se révéler dangereuse.
• Si votre véhicule doit être remorqué, ceci doit être effectué avec les roues avant (pour les modèles 2WD) ou avec les quatre roues (pour les modèles AWD) soulevées. Si les roues en prise avec le moteur électrique (moteur de traction) touchent le sol lors du remorquage, le moteur risque de continuer à produire de l'électricité. Cela peut provoquer un incendie.
• Inspectez soigneusement le sol sous le véhicule. Si vous remarquez une fuite de liquide sur le sol, il est possible que le système de carburant ait été endommagé.

  Quittez le véhicule dès que possible.

• Ne touchez pas la batterie si du liquide s'en écoule ou y adhère. Si l'électrolyte (électrolyte organique à base d'ester de carbonate) de la batterie du système hybride (batterie de traction) entre en contact avec les yeux ou la peau, il peut entraîner une cécité ou des lésions cutanées. Dans l'éventualité peu probable où il entre en contact avec les yeux ou la peau, rincez immédiatement et abondamment à l'eau, et consultez un médecin immédiatement.
• Si de l'électrolyte fuit de la batterie du système hybride (batterie de traction), n'approchez pas du véhicule. Même dans l'éventualité peu probable où la batterie du système hybride (batterie de traction) est endommagée, la structure interne de la batterie empêche la fuite d'une grande quantité d'électrolyte. Toutefois, tout électrolyte qui fuit dégage de la vapeur. Cette vapeur est irritante pour la peau et les yeux et peut provoquer une intoxication aigüe en cas d'inhalation.
• N'approchez pas des éléments en combustion ou dont la température est élevée de l'électrolyte. L'électrolyte peut s'enflammer et provoquer un incendie.

■ Batterie du système hybride (batterie de traction)

• Votre véhicule est équipé d'une batterie lithium-ion scellée.
• Ne revendez, ne cédez ou ne modifiez jamais la batterie du système hybride.

  Afin d'éviter des accidents, les batteries de systèmes hybrides qui ont été démontées de véhicules en fin de vie sont récupérées par le biais des concessionnaires Toyota. Ne vous chargez pas vous-même de la mise au rebut de la batterie.

Ne revendez, ne cédez ou ne modifiez jamais la batterie du système hybride. Afin d'éviter les accidents, les batteries des systèmes hybrides retirées des véhicules mis au rebut peuvent être récupérées par un revendeur agréé Toyota ou un réparateur agréé Toyota, ou tout autre réparateur de confiance. Ne vous chargez pas vous-même de la mise au rebut de la batterie.

À moins que la batterie ne soit correctement récupérée, ce qui suit peut se produire, et occasionner des blessures graves, voire mortelles:

• La batterie du système hybride peut être mise au rebut ou jetée de façon illégale, ce qui présente un danger pour l'environnement et quelqu'un peut toucher une pièce haute tension, et recevoir un choc électrique.
• La batterie du système hybride est destinée à être utilisée exclusivement avec votre véhicule électrique hybride. Si la batterie du système hybride est utilisée en dehors de votre véhicule ou modifiée de quelque manière que ce soit, des accidents tels qu'un choc électrique, un dégagement calorifique, de fumées, une explosion ou une fuite de l'électrolyte peuvent se produire.

Lorsque vous revendez ou cédez votre véhicule, le risque d'accident est extrêmement élevé car il est possible que la personne recevant le véhicule ne soit pas informée de ces dangers.

• Si votre véhicule est mis au rebut sans que la batterie du système hybride n'ait été retirée, il existe un danger de choc électrique grave en cas de contact avec les pièces, les câbles haute tension et leurs connecteurs. Si votre véhicule doit être mis au rebut, la mise au rebut de la batterie du système hybride doit être prise en charge par votre concessionnaire Toyota ou un atelier d'entretien qualifié. Si la batterie du système hybride n'est pas mise au rebut correctement, elle risque de causer un choc électrique pouvant entraîner des blessures graves, voire mortelles.

Si votre véhicule est mis au rebut sans que la batterie du système hybride n'ait été retirée, il existe un danger de choc électrique grave en cas de contact avec les pièces, les câbles haute tension et leurs connecteurs. Si votre véhicule doit être mis au rebut, la batterie du système hybride doit être mise au rebut par un revendeur agréé Toyota ou un réparateur agréé Toyota, ou tout autre réparateur de confiance. Si la batterie du système hybride n'est pas mise au rebut correctement, elle risque de causer un choc électrique pouvant entraîner des blessures graves, voire mortelles.

NOTE

■ Batterie du système hybride (batterie de traction)

Ne transportez pas de grandes quantités d'eau, comme des bouteilles d'eau de refroidissement à bord de votre véhicule.

Faites contrôler le véhicule par un revendeur agréé Toyota ou un réparateur agréé Toyota, ou tout autre réparateur de confiance.

Prise d'admission d'air de la batterie du système hybride (batterie de traction)

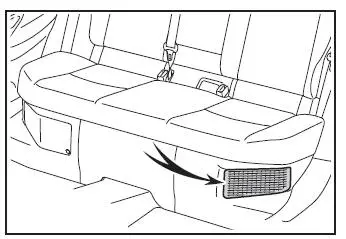

Une prise d'admission d'air est située sous le côté gauche du siège arrière pour permettre le refroidissement de la batterie du système hybride (batterie de traction). Si la prise d'air est bouchée, cela peut affecter le refroidissement de la batterie du système hybride (batterie de traction). Si l'entrée/la sortie de la batterie hybride (batterie de traction) est limitée et que la distance sur laquelle le véhicule peut être conduit à l'aide du moteur électrique (moteur de traction) est réduite, l'économie de carburant peut diminuer.

NOTE

■ Prise d'admission d'air de la batterie du système hybride (batterie de traction)

• Veillez à ce que rien n'obstrue la prise d'admission d'air, comme une housse de siège, un cache en plastique, ou un bagage. L'entrée/la sortie de la batterie hybride (batterie de traction) peut être limitée, ce qui entraîne une réduction de la sortie de la batterie hybride (batterie de traction) et un dysfonctionnement.
• Nettoyez régulièrement la prise d'admission d'air afin d'éviter toute surchauffe de la batterie du système hybride (batterie de traction).
• Nettoyez périodiquement la prise d'admission d'air pour éviter qu'elle ne s'obstrue.
• Ne laissez pas de l'eau ou d'autres substances étrangères pénétrer dans la prise d'admission d'air, car cela risque de provoquer un court-circuit et d'endommager la batterie du système hybride (batterie de traction).
