Toyota Corolla Cross: Déverrouillage et verrouillage du hayon depuis l'extérieur

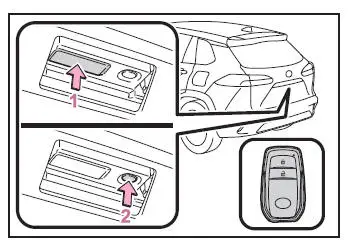

■ Système d'accès et de démarrage mains libres (véhicules avec fonction d'accès mains libres)

Portez la clé électronique sur vous pour activer cette fonction.

1. Déverrouille toutes les portes

Les portes ne peuvent pas être déverrouillées dans les 3 secondes qui suivent leur verrouillage.

2. Verrouille toutes les portes

Vérifiez que la porte est bien verrouillée.

Ouverture/fermeture du hayon (véhicules sans hayon à commande électrique)

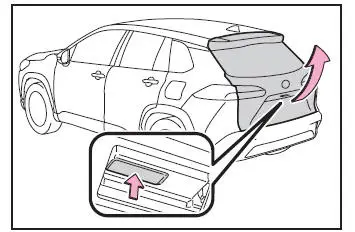

■ Ouverture du hayon

Tirez le hayon vers le haut tout en appuyant sur la commande de mécanisme d'ouverture du hayon.

Le hayon ne peut pas être refermé immédiatement après pression sur la commande de mécanisme d'ouverture du hayon.

■ Fermeture du hayon

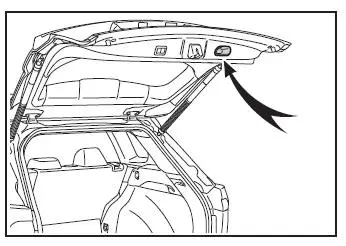

Abaissez le hayon à l'aide de la poignée du hayon, et appuyez ensuite sur le hayon, depuis l'extérieur, pour le fermer.

Veillez à ne pas tirer le hayon de biais lorsque vous utilisez une poignée.

■ Éclairage du compartiment à bagages

• L'éclairage de compartiment à bagages s'allume lorsque le hayon s'ouvre.
• Si l'éclairage du compartiment à bagages reste allumé lorsque le contact d'alimentation est placé sur arrêt, l'éclairage s'éteint automatiquement après 20 minutes.

NOTE

■ Vérins amortisseurs du hayon

Le hayon est équipé de vérins amortisseurs qui le maintiennent en place.

Respectez les précautions suivantes. À défaut, vous risquez d'endommager le vérin amortisseur du hayon, et de causer un dysfonctionnement.

• Ne fixez aucun objet, tel que des autocollants, feuilles en plastique ou adhésifs à la tige du vérin amortisseur.

• Ne touchez pas la tige du vérin amortisseur avec des gants ou tout autre article textile.
• Ne fixez aucun accessoire autre que des pièces Toyota d'origine au hayon.
• Ne posez pas la main sur le vérin amortisseur et ne forcez pas dessus latéralement.

Ouverture/fermeture du hayon (véhicules avec hayon à commande électrique)

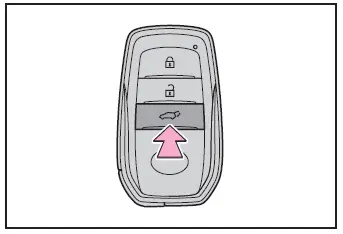

■ Ouverture/fermeture du hayon au moyen de la télécommande du verrouillage centralisé

Maintenez la commande appuyée.

Si vous appuyez sur la commande alors que le hayon est en cours d'ouverture/de fermeture, l'opération est interrompue. Le fait de maintenir la commande appuyée à nouveau actionne le hayon à commande électrique dans le sens inverse.

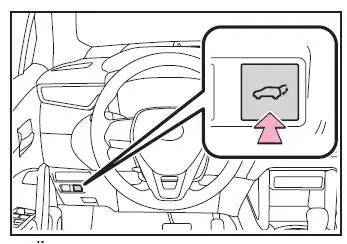

■ Ouverture/fermeture du hayon au moyen de la commande de hayon à commande électrique sur le tableau de bord

Maintenez la commande appuyée.

Déverrouillez le hayon avant de l'actionner.

Si vous appuyez sur la commande alors que le hayon est en cours d'ouverture/de fermeture, l'opération est interrompue. Le fait de maintenir la commande appuyée à nouveau actionne le hayon à commande électrique dans le sens inverse.

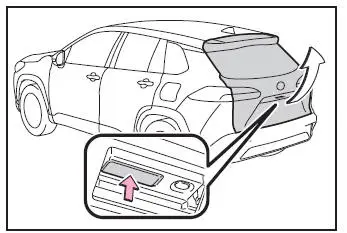

■ Ouverture du hayon au moyen de la commande de mécanisme d'ouverture du hayon

Lorsque le hayon est déverrouillé: Appuyez sur la commande d'ouverture du hayon.

Lorsque le hayon est verrouillé: Tout en portant la clé électronique sur vous, appuyez sur la commande de mécanisme d'ouverture du hayon.

Si vous appuyez sur la commande alors que le hayon est en cours d'ouverture/de fermeture, l'opération est interrompue. Une nouvelle pression sur la commande entraîne l'ouverture du hayon.

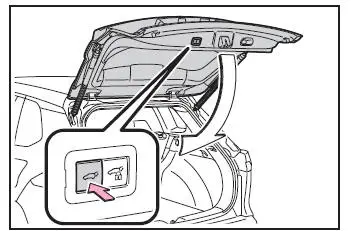

■ Ouverture/fermeture du hayon au moyen de la commande de hayon à commande électrique sur le hayon

Appuyez sur la commande.

Si vous appuyez sur la commande alors que le hayon est en cours d'ouverture/de fermeture, l'opération est interrompue. Le fait d'appuyer sur la commande à nouveau actionne le hayon dans le sens inverse.

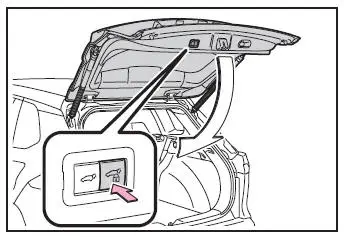

■ Fermeture du hayon et verrouillage de toutes les portes au moyen de la commande de verrouillage sur le hayon

Appuyez sur la commande.

Un signal sonore différent de celui qui retentit lors d'une opération de fermeture normale du hayon à commande électrique se déclenche et le hayon commence à se fermer automatiquement. Lorsque le hayon est fermé, toutes les portes se verrouillent simultanément et des signaux de fonctionnement indiquent que toutes les portes ont été verrouillées. Si vous appuyez sur la commande alors que le hayon à commande électrique est en cours de fermeture, l'opération est interrompue.

■ Fermeture du hayon à l'aide de la poignée de hayon

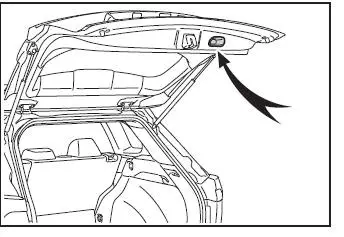

Abaissez le hayon à l'aide de la poignée du hayon, un signal sonore se déclenche alors et le hayon se ferme automatiquement.

■ Mécanisme de fermeture du hayon

Si le hayon reste entrouvert, le mécanisme de fermeture de hayon le ferme automatiquement et complètement.

• Le mécanisme de fermeture du hayon fonctionne quel que soit le mode du contact d'alimentation.
• Le hayon peut être ouvert au moyen de la commande du mécanisme d'ouverture du hayon même si le mécanisme de fermeture du hayon est en cours de fonctionnement.

■ Conditions de fonctionnement du hayon à commande électrique

Si les conditions suivantes sont remplies, le hayon à commande électrique peut être ouvert et fermé automatiquement.

• Lorsque le système du hayon à commande électrique est activé.
• Lorsque le contact d'alimentation est sur ON, l'une des conditions suivantes doit être remplie en plus des conditions ci-dessus:
  • Le frein de stationnement est serré.
  • La pédale de frein est enfoncée.
  • Le levier de vitesses est sur P.

■ Fonctionnement du hayon à commande électrique

• Lorsque le hayon à commande électrique est désactivé, le hayon à commande électrique ne fonctionne pas, mais il peut être ouvert et fermé manuellement.
• Pendant l'ouverture/la fermeture du hayon à commande électrique, l'opération est interrompue si le hayon à commande électrique vient à être obstrué.

■ Fonction de fermeture et de verrouillage

Lorsque le hayon à commande électrique est ouvert, cette fonction ferme le hayon à commande électrique puis verrouille toutes les portes simultanément. Lorsque les procédures suivantes sont effectuées et qu'aucune clé électronique du véhicule ne se trouve à l'intérieur du véhicule, toutes les portes se verrouillent lorsque la porte arrière électrique est complètement fermée.

1. Fermez toutes les portes, à l'exception du hayon à commande électrique.

2. Muni d'une clé électronique, appuyez sur la commande de verrouillage du hayon à commande électrique.

Le hayon à commande électrique commence alors à se fermer automatiquement. Lorsque le hayon à commande électrique est fermé, toutes les portes se verrouillent simultanément et des signaux de fonctionnement indiquent que toutes les portes ont été verrouillées.

Véhicules avec système à double verrouillage: Le système à double verrouillage ne fonctionne pas à cet instant.

■ Conditions de fonctionnement de la fonction de fermeture et de verrouillage

Cette fonction peut être activée lorsque toutes les conditions suivantes sont remplies:

• Lorsqu'aucune clé électronique n'a été détectée à l'intérieur du véhicule.
• Toutes les portes à l'exception du hayon à commande électrique sont fermées.
• Le contact d'alimentation est sur arrêt.

■ Fonction de protection anti-pincement

Des capteurs sont installés sur les côtés droit et gauche du hayon à commande électrique.

Lorsque la porte se ferme automatiquement et qu'une pression est exercée sur les capteurs à cause d'un objet se faisant pincer, etc., la fonction de protection anti-pincement fonctionne.

Depuis cette position, la porte amorce automatiquement un léger déplacement dans le sens inverse, puis la fonction s'arrête.

■ Fonction de verrouillage de réserve du hayon

Cette fonction réserve le verrouillage du hayon à commande électrique lorsque le hayon à commande électrique est ouvert. Si les opérations suivantes sont effectuées, toutes les portes à l'exception du hayon à commande électrique sont verrouillées, puis le hayon à commande électrique est verrouillé lorsqu'il est complètement fermé.

1. Fermez toutes les portes, à l'exception du hayon.

2. Procédez à une fermeture automatique du hayon à commande électrique et verrouillez les portes au moyen de la télécommande du verrouillage centralisé ou du système d'accès et de démarrage mains libres pendant que le hayon à commande électrique est en cours de fermeture.

• Si la clé électronique est placée à l'intérieur du véhicule après le démarrage d'une opération de fermeture via la fonction de verrouillage de réserve de porte, la clé électronique risque d'être verrouillée à l'intérieur du véhicule.
• Si le hayon ne se ferme pas complètement à cause du fonctionnement de la fonction de protection anti-pincement, etc., lorsque le hayon se ferme automatiquement après l'actionnement du verrouillage de réserve de porte, la fonction de verrouillage de réserve de porte est désactivée et toutes les portes se déverrouillent.
• Avant de quitter le véhicule, veillez à ce que toutes les portes soient fermées et verrouillées.

■ Au rebranchement de la batterie 12 V

Pour garantir le fonctionnement normal du hayon à commande électrique, fermez le hayon manuellement.

■ Si le mécanisme d'ouverture du hayon est inopérant

Il est possible de déverrouiller le hayon par l'intérieur.

1. Retirez le cache.

Pour ne pas abîmer le couvercle, placez un chiffon entre le tournevis plat et le couvercle, comme indiqué sur l'illustration.

2. Desserrez la vis en la tournant dans le sens inverse des aiguilles d'une montre.

Véhicules sans hayon à commande électrique

Véhicules avec hayon à commande électrique

3. Tournez le couvercle dans le sens inverse des aiguilles d'une montre.

Véhicules sans hayon à commande électrique

Véhicules avec hayon à commande électrique

4. Déplacez le levier.

Utilisez un tournevis plat pour déplacer le levier.

Véhicules sans hayon à commande électrique

Véhicules avec hayon à commande électrique

5. Lors de l'installation, effectuez les étapes énumérées dans l'ordre inverse.

■ Personnalisation

Certaines fonctions peuvent être personnalisées.

AVERTISSEMENT

■ Mécanisme de fermeture du hayon

• Si le hayon reste entrouvert, le mécanisme de fermeture de hayon le ferme automatiquement et complètement. Plusieurs secondes peuvent s'écouler avant l'actionnement du mécanisme de fermeture du hayon. Prenez garde à ne pas vous pincer les doigts ou autre dans le hayon, sous peine de fractures ou d'autres blessures graves.

• Soyez prudent lorsque vous utilisez le mécanisme de fermeture du hayon, car il reste fonctionnel même lorsque le système de hayon à commande électrique est désactivé.

■ Hayon à commande électrique

Respectez les précautions suivantes lorsque vous actionnez le hayon à commande électrique. Sinon, cela peut causer des blessures graves, voire mortelles.

• Vérifiez la sécurité aux alentours pour vous assurer qu'aucun obstacle ou autre n'est susceptible de causer des dommages à vos effets personnels.
• Si des personnes se trouvent à proximité, assurez-vous de leur sécurité et prévenez-les de l'ouverture ou de la fermeture du hayon.
• Si vous désactivez le système de hayon à commande électrique alors que le hayon à commande électrique est en cours de fonctionnement, le hayon arrête de fonctionner. Le hayon doit alors être actionné manuellement. Prenez d'autant plus garde dans cette situation, car le hayon peut s'ouvrir ou se fermer brusquement.
• Si les conditions d'actionnement du hayon à commande électrique ne sont plus remplies, un signal sonore peut se déclencher et l'ouverture ou la fermeture du hayon peut être interrompue. Le hayon doit alors être actionné manuellement. Prenez d'autant plus garde dans une pente dans cette situation, car le hayon risque de se mettre en mouvement brusquement.
• En côte, le hayon peut se refermer brusquement juste après son ouverture.

  Assurez-vous que le hayon est complètement ouvert et sécurisé.

• Dans les situations suivantes, le hayon à commande électrique peut détecter une anomalie et le fonctionnement automatique peut être interrompu. Dans ce cas, le hayon doit être actionné manuellement.

  Redoublez de prudence dans cette situation, car le hayon arrêté peut s'ouvrir ou se fermer brutalement et provoquer un accident.

  • Lorsque le hayon entre en contact avec un obstacle
  • Lorsque la tension de la batterie 12 V chute brusquement, par exemple lorsque le contact d'alimentation est placé sur ON ou que le système hybride est démarré pendant le fonctionnement automatique
  • Si un objet lourd est fixé au hayon, le hayon peut ne pas fonctionner, et causer un dysfonctionnement, ou le hayon peut se refermer brusquement après son ouverture, et causer des blessures aux mains, aux bras, à la tête ou au cou des personnes. Ne fixez aucun accessoire autre que des pièces Toyota d'origine au hayon.

■ Fonction de protection anti-pincement

Respectez les précautions suivantes.

Sinon, cela peut causer des blessures graves, voire mortelles.

• N'utilisez jamais une partie de votre corps pour activer intentionnellement la fonction de protection anti-pincement.
• La fonction de protection anti-pincement peut ne pas fonctionner si quelque chose se coince juste avant la fermeture complète du hayon. Prenez garde à ne pas vous pincer les doigts ou autre.
• La fonction de protection anti-pincement peut ne pas fonctionner selon la forme de l'objet coincé. Prenez garde à ne pas vous pincer les doigts ou autre.

NOTE

■ Tiges du hayon

Le hayon est muni de tiges qui le maintiennent en place.

Autrement, vous risquez de causer des dommages à la tige de hayon, avec pour résultat un mauvais fonctionnement.

• Ne fixez aucun corps étranger, tel que des autocollants, feuilles en plastique ou adhésifs à la baguette de la tige.
• Ne fixez aucun accessoire autre que des pièces Toyota d'origine au hayon.
• Ne posez pas la main sur la tige et ne forcez pas dessus latéralement.

■ Pour éviter tout dysfonctionnement du mécanisme de fermeture du hayon

Ne forcez pas excessivement sur le hayon pendant l'actionnement du mécanisme de fermeture du hayon. Le fait de forcer excessivement peut causer un dysfonctionnement du mécanisme de fermeture du hayon.

■ Pour éviter tout dysfonctionnement du hayon à commande électrique

• Assurez-vous de l'absence de glace entre le hayon et son encadrement, susceptible d'entraver le mouvement du hayon. Si le hayon à commande électrique est actionné en cas de charge excessive, ceci peut causer un dysfonctionnement.
• Ne forcez pas excessivement sur le hayon à commande électrique lorsqu'il est en fonctionnement.
• Prenez garde à ne pas endommager les capteurs (situés sur les bords droit et gauche du hayon à commande électrique) avec un couteau ou tout autre objet coupant. Si un capteur est déconnecté, le hayon à commande électrique ne se ferme pas automatiquement.
