Toyota Corolla Cross: Affichage des instruments

■ Emplacements des jauges et instruments

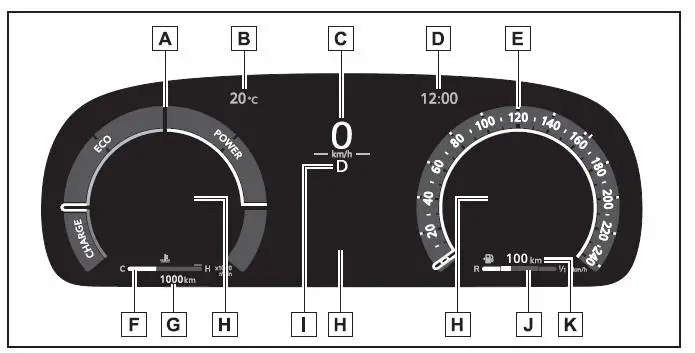

Affichage à 2 cadrans

1. Témoin du système hybride/Compte-tours
   Témoin du système hybride: Affiche le niveau de puissance ou de régénération du système hybride
   Ce réglage peut également être modifié sur l'écran des réglages.
2. Température extérieure
   Affiche la température extérieure dans une plage comprise entre -40ºC (-40ºF) et 60ºC (140ºF)
3. Compteur de vitesse
4. Montre
5. Compteur de vitesse
6. Jauge de température du liquide de refroidissement moteur
   Affiche la température du liquide de refroidissement moteur
7. Affichage du totalisateur kilométrique et du totalisateur partiel
8. Écran multifonctionnel
   Présente au conducteur diverses données du véhicule
   Affiche les messages d'avertissement en cas de dysfonctionnement
9. Témoin de position de changement de vitesse
10. Jauge de carburant
    Indique la quantité de carburant restant dans le réservoir
11. Autonomie
    Affiche l'autonomie avec le carburant restant.

Affichage à 1 cadran

1. Écran multifonctionnel
   Présente au conducteur diverses données du véhicule
   Affiche les messages d'avertissement en cas de dysfonctionnement
2. Température extérieure
   Affiche la température extérieure dans une plage comprise entre -40ºC (-40ºF) et 60ºC (140ºF)
3. Témoin du système hybride/Compteur de vitesse/Compte-tours
   Témoin du système hybride: Affiche le niveau de puissance ou de régénération du système hybride
   Ce réglage peut également être modifié sur l'écran des réglages.
4. Montre
5. Jauge de température du liquide de refroidissement moteur
   Affiche la température du liquide de refroidissement moteur
6. Affichage du totalisateur kilométrique et du totalisateur partiel
7. Compteur de vitesse
8. Témoin de position de changement de vitesse
9. Jauge de carburant
   Indique la quantité de carburant restant dans le réservoir
10. Autonomie
    Affiche l'autonomie avec le carburant restant.

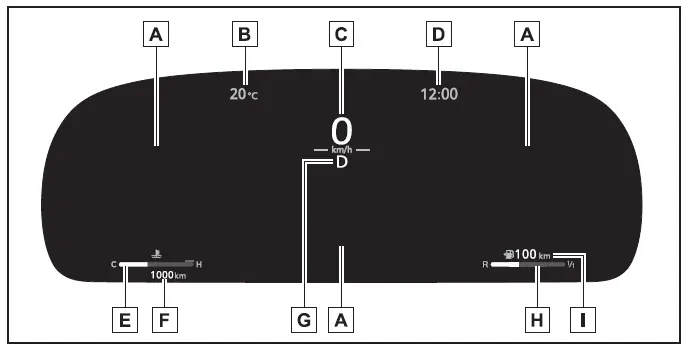

Affichage sans cadran

1. Écran multifonctionnel
   Présente au conducteur diverses données du véhicule
   Affiche les messages d'avertissement en cas de dysfonctionnement
2. Température extérieure
   Affiche la température extérieure dans une plage comprise entre -40ºC (-40ºF) et 60ºC (140ºF)
3. Compteur de vitesse
4. Montre
5. Jauge de température du liquide de refroidissement moteur
   Affiche la température du liquide de refroidissement moteur
6. Affichage du totalisateur kilométrique et du totalisateur partiel
7. Témoin de position de changement de vitesse
8. Jauge de carburant
   Indique la quantité de carburant restant dans le réservoir
9. Autonomie
   Affiche l'autonomie avec le carburant restant.

■ Témoin du système hybride

1. Zone de charge
   Indique l'état de la régénération*.

   L'énergie régénérée est utilisée pour recharger la batterie du système hybride (batterie de traction).

2. Zone Éco hybride
   Indique que le moteur à essence n'est pas utilisé très souvent.

   Le moteur à essence s'arrête et redémarre automatiquement dans diverses conditions.

3. Zone Éco
   Indique que vous conduisez le véhicule de manière éco-responsable.

   Maintenez l'affichage à barres dans la zone Éco pour obtenir les meilleurs résultats possibles en matière de conduite éco-responsable.

4. Zone de puissance
   Indique une conduite en dehors de la plage de conduite éco-responsable (conduite à pleine puissance, etc.)

*: Tel qu'utilisé dans le présent manuel, le terme régénération désigne la conversion en énergie électrique de l'énergie cinétique engendrée par le mouvement du véhicule.

■ Régime moteur

Sur les véhicules électriques hybrides, le régime moteur est contrôlé avec précision afin d'aider à améliorer la consommation de carburant et de réduire les émissions polluantes, etc.

Le régime moteur affiché peut différer même si les conditions d'utilisation et de conduite du véhicule sont identiques.

■ Le témoin du système hybride fonctionne lorsque

Le témoin du système hybride ne fonctionne pas dans les situations suivantes:

• Le témoin "READY" est allumé.
• Le levier de vitesses est sur D ou B.

■ Affichage de la température extérieure

• Dans les situations suivantes, la température extérieure correcte risque de ne pas s'afficher, ou le temps de réponse de l'affichage risque d'être plus long qu'à l'accoutumée:
  • À l'arrêt ou pendant la conduite à basse vitesse (moins de 20 km/h [12 mph] )
  • Lorsque la température extérieure a brusquement changé (à l'entrée/la sortie d'un garage, dans un tunnel, etc.)
• Lorsque "--" ou "E" est affiché, il est possible que le système soit défectueux. Amenez votre véhicule chez un revendeur agréé Toyota ou un réparateur agréé Toyota, ou tout autre réparateur de confiance.

■ Autonomie

• Utilisez les valeurs affichées comme référence uniquement.
• Cette distance est calculée sur la base de votre consommation moyenne de carburant.

  Par conséquent, la distance effective pouvant être parcourue peut différer de celle affichée.

• Si vous n'ajoutez qu'une petite quantité de carburant dans le réservoir, l'affichage peut ne pas être mis à jour. Lorsque vous réapprovisionnez le véhicule en carburant, placez le contact d'alimentation sur arrêt. Si le véhicule est approvisionné en carburant sans que le contact d'alimentation ne soit placé sur arrêt, l'affichage peut ne pas être mis à jour.

■ Informations sur le logiciel libre/ouvert

Ce produit contient un logiciel libre/ouvert (FOSS). Les informations de licence et/ou le code source d'un tel logiciel FOSS peuvent être consultées à l'adresse URL suivante.

https://www.denso.com/global/en/ opensource/meter/toyota/

■ Personnalisation

Les jauges et les instruments peuvent être personnalisés dans sur l'écran multifonctionnel.

AVERTISSEMENT

■ Écran d'informations par temps froid

Laissez l'habitacle du véhicule se réchauffer avant d'utiliser l'écran d'informations à cristaux liquides. À des températures extrêmement basses, le temps de réponse de l'écran d'affichage des informations peut être lent, et les changements d'affichage peuvent être retardés.

Par exemple, un retard est constaté entre le changement de rapport réalisé par le conducteur et le nouveau numéro de rapport qui s'affiche. En raison de ce retard, le conducteur risque de rétrograder à nouveau et de provoquer un ralentissement brutal et excessif en raison du frein moteur, voire un accident pouvant entraîner des blessures ou la mort.

NOTE

■ Pour éviter d'endommager le moteur et ses composants

• Ne laissez pas l'aiguille du compte-tours entrer dans la zone rouge, laquelle indique le régime moteur maximal.
• Il est possible que le moteur soit en train de surchauffer si la jauge de température de liquide de refroidissement moteur est dans la zone rouge (H).

  Dans ce cas, arrêtez immédiatement le véhicule en lieu sûr, et vérifiez le moteur une fois ce dernier complètement refroidi.
